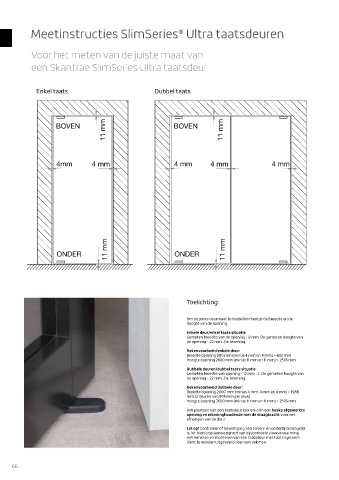

Meetinstructies SlimSeries ® Ultra taatsdeuren

Voor het meten van de juiste maat van

een Skantrae SlimSeries Ultra taatsdeur

Enkel taats Dubbel taats

BOVEN m m BOVEN m m

11 11

4mm 4 mm 4 mm 4 mm 4 mm

m m
m m
ONDER 11 ONDER 11

Toelichting:

Om de juiste deurmaat te bestellen meet je de breedte en de
hoogte van de opening.
Enkele deur/enkel taats situatie
Gemeten breedte van de opening - 8 mm. De gemeten hoogte van
de opening - 22 mm. Zie tekening.
Rekenvoorbeeld enkele deur:
Breedte opening 900 mm (minus 4 mm en 4 mm) = 892 mm
Hoogte opening 2600 mm (minus 11 mm en 11 mm) = 2578 mm
Dubbele deuren/dubbel taats situatie
Gemeten breedte van opening - 12 mm : 2. De gemeten hoogte van
de opening - 22 mm. Zie tekening.
Rekenvoorbeeld dubbele deur:
Breedte opening 2000 mm (minus 4 mm, 4 mm en 4 mm) = 1988
mm (2 deuren van 994 mm per stuk)
Hoogte opening 2600 mm (minus 11 mm en 11 mm) = 2578 mm
Het plaatsen van een taatsdeur kan enkel in een haaks afgewerkte
opening en rekeninghoudende met de draagkracht voor het
afhangen van de deur.
Let op! Controleer of bevestiging aan boven- en onderzijde mogelijk
is, let hierbij op aanwezigheid van bijvoorbeeld vloerverwarming.
Het inmeten en monteren van een taatsdeur met taats systeem
dient te worden uitgevoerd door een vakman.

66
